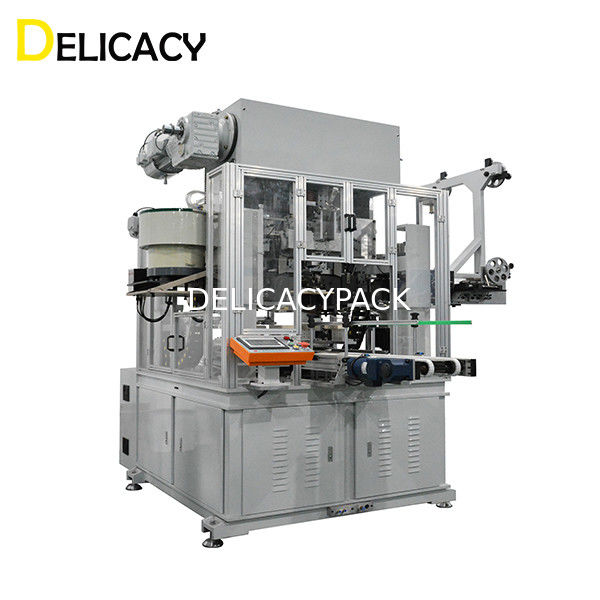

كامل التلقائي معدن القصدير دلو العروات برميل يمكن جعل خط الإنتاج سلك مقبض آلة
آلة التعامل مع الأسلاك أوتوماتيكية بالكامل
مقدمة المنتج
آلة مقبض السلك الاقتصادية هذه مصنوعة خصيصًا للعملاء ، باستخدام ناقل الحركة ، ونقل الكاميرات ، والتي يمكن أن تصل إلى 30cpm لأعلى. تشكيل مقبض السلك هو خطاف على شكل U مسطح وطي من الداخل لجعل مقبض السلك ليس من السهل الخروج وليس تخترق من خلال جسم السطل. تحديد الموقع بواسطة المستشعر والميكانيكي معًا ، مما يجعل إدخال الخطاف أكثر دقة.إنها تستخدم محمل على شكل V لتصحيح السلك من بكرات تغذية الأسلاك إلى التشكيل ، مما يجعل تغيير السلك أكثر ملاءمة.يمكن توصيل هذه الآلة بشكل مثالي بخط الإنتاج الأوتوماتيكي للدلاء ، لجعلها أكثر كفاءة وأمانًا.
المؤشرات الفنية الاساسية
الإخراج: 30 CPM
نطاق الإنتاج: Φ220mm-Φ300mm
ارتفاع قابل للتطبيق: 280-500 مم
المسافة بين الأذنين والخرز: 20mm
المسافة بين الطرف العلوي والأذنين: 35+ (L-180) ~ 65 + (L-180) ملم
قطر السلك: 3.5-4.0 مم
الطاقة الكاملة: 15KW
ضغط الهواء المطبق: ≥0.6Mpa
ربط الارتفاع: 1000 ± 20 مم
الوزن: App.4T
الأبعاد (الطول × العرض × الارتفاع): 2720 × 2940 × 2720 ملم
تتكون الآلة المدمجة من
1 نظام اللحام
تستخدم آلة اللحام النقطي في لحام العروات على جانبي الدلاء المخروطي أو علب الطلاء ، لذلك فإن الآلة تسمى أيضًا آلة لحام الأذن أو آلة لحام العروة.
2 قادوس
يُطلق على القادوس أيضًا اسم الهزاز ، وهو عبارة عن جهاز على شكل قمع لملء عروات اللحام أو الأذنين وترتيبها بالتسلسل ، ثم تغذية العروات واحدة تلو الأخرى على جسم علبة الطلاء أو جسم السطل المخروطي.
3 آلة فك الأسلاك
تقوم آلة فك الأسلاك بتحميل لفائف الأسلاك المعدنية ، وفكها لتغذية نظام وضع الأسلاك
4 نظام وضع الكفالة
بالنسبة لعلب الطلاء أو الدلاء المخروطي ، يتم إرفاق مكونين من العروة ووضعهما بكفالة ، بحيث يمكن تجهيز العلبة أو السطل بمقبض سلكي.يمكن لآلة وضع الكفالة ثني السلك لتشكيل شكل المقبض ، وإدخال القبضة البلاستيكية على السلك ، وثني الخطاف على جانبي مقبض السلك ، ثم إرفاق المقبض السلكي بجسم الحاوية تلقائيًا.
5 نظام الطلاء بالرش
يمكن طلاء موضع اللحام الداخلي للعروات بنظام طلاء البقعة ، يمكن لطبقة الطلاء حماية بقعة اللحام الداخلية جيدًا.
كيف تعمل آلة تجميع مقبض الأذن؟
1 إعداد العروات والأسلاك والمقابض
يتم وضع العروات الملحومة والأسلاك المشكلة والمقابض المُدخلة على القادوس ومزيل اللفائف أولاً ، استعدادًا للتغذية.
2 تحديد المواقع
يتم تغذية علبة الطلاء أو السطل المخروطي والكشف عنه لتحديد موضع خط اللحام ، وبالتالي يمكن أن يحافظ موضع بقعة اللحام على الاتساق.
3 لحام البقعة
يمكن لحام السطل المخروطي أو الطلاء بقطعتين من العروات في نفس الوقت ، ثم يتم نقلها إلى المحطة التالية.
4 التعامل مع تشكيل وربط
بعد لحام الأذن ، يتم تشكيل السلك المعدني وتثبيته على جسم الحاوية.
5 طلاء بقعة
بعد اللحام النقطي وتثبيت المقبض ، ستغطي فوهة الرش طبقة على نقطة اللحام عن طريق الرش.
