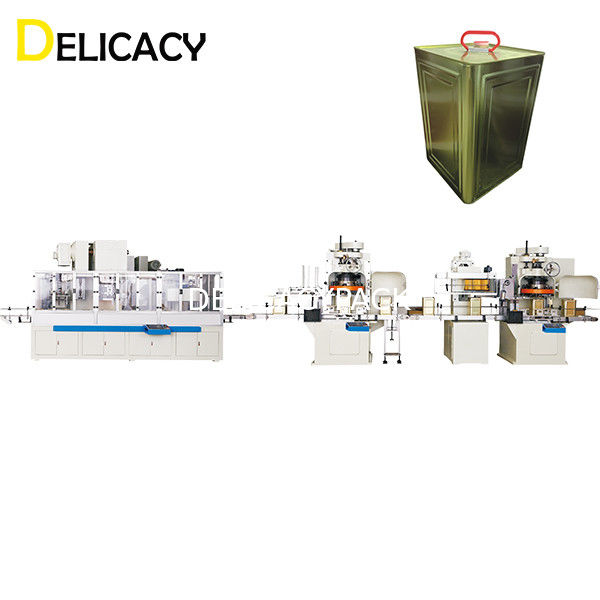

خط إنتاج العلب الكبيرة الأوتوماتيكية
1. مقدمة إلى BIG SQUARE يمكن
وهي عبارة عن علبة مكونة من 3 قطع (مصنوعة في الغالب من مادة صفيح) تتكون من جسم العلبة والغطاء والقاع.العلبة مربعة الشكل.جسم العلبة به نقش على الجوانب الأربعة.سعة العلبة بشكل عام 10-20 لتر ، قطري 300-320 مم ، وارتفاع 170-450 مم.
يمكن استخدام العلب في العديد من المنتجات مثل المواد الغذائية ، والمواد الكيميائية ، والطلاء ، وزيت الطعام ، وزيوت التشحيم ، والأدوية ، إلخ.
2. المواصفات الأساسية وعملية الإنتاج لخط إنتاج BIG SQUARE
الخط قابل للتطبيق للإنتاج الأوتوماتيكي للعلب المربعة 10-20 لتر.
الطاقة الإنتاجية: 20-30CPM
إجمالي الطاقة: حوالي 90Kw
مساحة الأرضية المطلوبة: حوالي 100 متر مربع
القوى العاملة المطلوبة: 3-4 عمال
سير العمل الفني: الحز الفارغ للجسم - التدوير - لحام الهيكل - طلاء اللحام الداخلي والخارجي - المعالجة بالحث - ناقل التبريد - التوسيع المربع - النقش - التشفيه العلوي والسفلي - الإغلاق السفلي - الدوران - اللحام العلوي - اختبار التسرب - التعبئة.
3. تكوين المعدات من خط إنتاج علب كبيرة مربعة
آلة قطع واحدة أوتوماتيكية
| آلة قطع العصابات مع المغذي الأوتوماتيكي والمكدس | |
| الحد الأقصى لحجم الورقة (L * W) | 1100 * 1100 مم |
| الحد الأدنى لحجم الورقة (L * W) | 200 * 400 مم |
| السرعة القصوى | 50 ورقة / دقيقة |
| مزود الطاقة | 380 فولت / 50 هرتز |
| إجمالي الطاقة | 3.5 كيلو واط |
| الوزن الإجمالي | 1800 كجم |
| حمولة المغذي والمكدس | 3 ت |

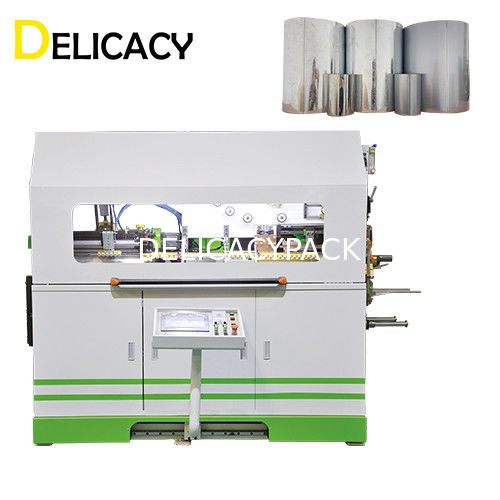

| آلة لحام جسم العلب الأوتوماتيكية بالكامل | |
| تردد اللحام | من 100 إلى 280 هرتز |
| سرعة اللحام | 10 م -20 م / دقيقة |
| السعة الإنتاجية | 25-35 علبة / دقيقة |
| يمكن قطرها | Φ220-Φ300 مم |
| يمكن الارتفاع | 220-500 ملم |
| سمك الصفيح | 0.2-0.4 مم |
| قطر الأسلاك النحاسية | Φ1.5-Φ1.8 ملم |
| تداخل | 0.6-1.0 مم |
| مزود الطاقة | 3 أطوار 380 فولت 50 هرتز |
| قوة التثبيت | 20 كيلو واط |
| مياه التبريد | 12-20 أوم ، 40 لتر / دقيقة |
| استهلاك الهواء | ≥200 لتر / دقيقة ،> 0.5 ميجا باسكال |
| الوزن الإجمالي | حوالي 3000 كجم |
| البعد (L * W * H) | 2200 * 1520 * 1980 ملم |

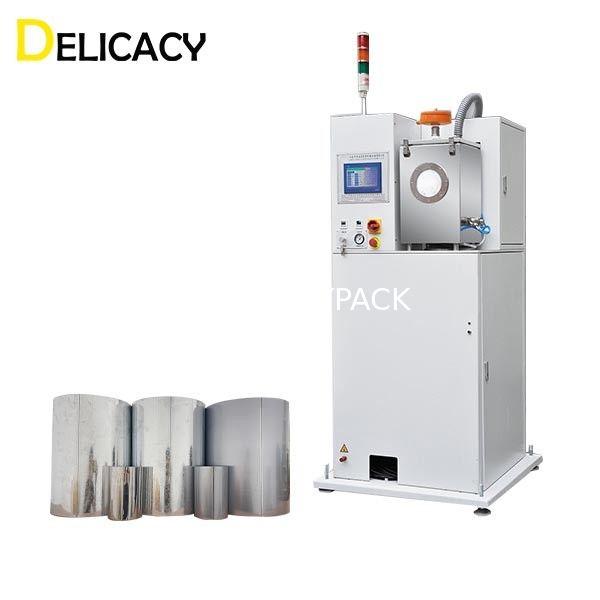

| آلة طلاء مسحوق اللحام الداخلي | |
| يمكن قطرها | Φ52-Φ350 مم |
| سرعة النقل | 10-20 م / دقيقة ؛20-60 / دقيقة |
| عرض الطلاء | 6-14 ملم |
| مادة المسحوق | إيبوكسى البوليستر |
| قوة التثبيت | 2.5 كيلو واط |
| استهلاك الهواء | ≥ 300 لتر / دقيقة ،> 0.5 ميجا باسكال |
| مدخل الطاقة | تيار متردد 220 فولت ، 50 هرتز |
| الوزن الإجمالي | حوالي 500 كجم |
| البعد (L * W * H) | 900 * 900 * 2200 مم |

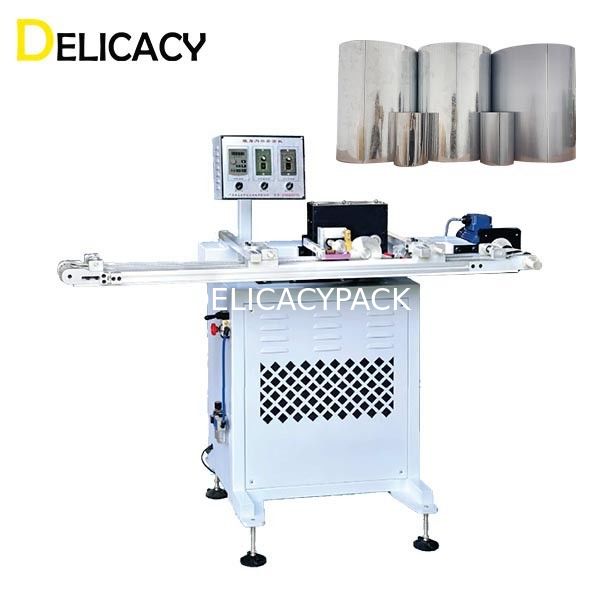

| آلة طلاء ورنيش اللحام الخارجي | |
| يمكن قطرها | Φ52-Φ350 مم |
| يمكن الارتفاع | 50-600 ملم |
| سرعة الطلاء | 8-16 م / دقيقة ؛25-50 م / دقيقة |
| عرض الطلاء | 8-18 ملم |
| هواء مضغوط | 0.4 ميجا باسكال / سم² |
| مدخل الطاقة | تيار متردد 380 فولت / 50 هرتز |
| البعد (L * W * H) | 1800 * 600 * 1300 مم |
| الوزن الإجمالي | 500 كجم |

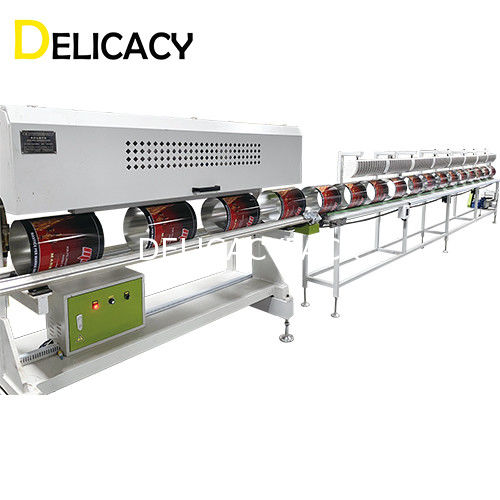

فرن الحث
| فرن التجفيف الكهرومغناطيسي | |
| قوة السمع | 1-2 كيلو واط |
| سرعة الإنتاج | فوق 200 علبة / دقيقة |
| يمكن قطرها | Φ45-Φ176 مم |
| يمكن الارتفاع | 45-600 ملم |
| مياه التبريد | > 0.4 ميجا باسكال ، 12-20 أوم ، 40 لتر / دقيقة |
| استهلاك الهواء | ≥50 لترًا / دقيقة ،> 0.5 ميجا باسكال |
| الجهد االكهربى | تيار متردد 380 فولت / 50 هرتز |

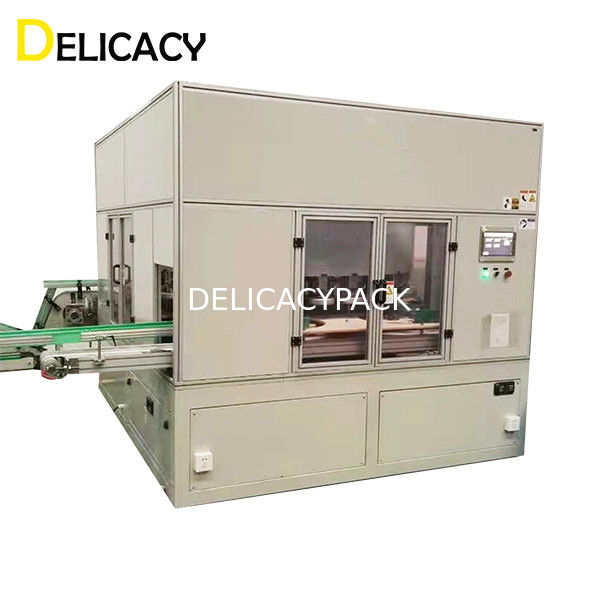

آلة تشكيل جسم العلب الأوتوماتيكية
| آلة تشكيل جسم العلب الأوتوماتيكية بالكامل | |
| السعة الإنتاجية | 20-30 نسخة في الدقيقة |
| نطاق قطري | 300-320 ملم |
| يمكن أن يتراوح ارتفاع | 170-450 ملم |
| سمك المادة | ≤0.4 مم |
| إجمالي الطاقة | حوالي 40 كيلو واط |
| ضغط جوي | 0.3-0.5 ميجا باسكال |
| البعد (L * W * H) | 3020 * 1420 * 3100 مم |
| الوزن الإجمالي | حوالي 9 طن |
| جهاز اختبار التسرب من النوع الدوار | |
| يمكن أن ينطبق نطاق الحجم | 10-20 لتر |
| ضغط جوي | 4-6 بار |
| ضغط الاختبار | 10-15 كيلو باسكال |
| سرعة الكشف | 20-30 علبة / دقيقة |
| دقة الكشف | 0.15 ملم |
| الوزن الإجمالي | حوالي 3800 كجم |
| البعد (L * W * H) | 4000 * 1200 * 2300 مم |
| مدخل الطاقة | 380 فولت / 50 هرتز |
4. رسم تخطيطي لخط الإنتاج
5. مزايا خط الإنتاج التلقائي للمربع الكبير
يعتمد خط الإنتاج بالكامل على نظام التحكم الآلي في برمجة الكمبيوتر ، مما يحقق بالكامل عمليات التشكيل الأوتوماتيكية.هناك حاجة إلى 3-4 عمال فقط لتشغيلكاملخط.الخط بسرعة إنتاج عالية وكفاءة معززة ومعدل نفايات منخفض.
جميع محطات خط الإنتاج الكامل مصنوعة من مواد عالية الصلابة ومقاومة للتآكل.يتم دمج قضبان التوجيه والملفات الجانبية مع التنسيق الدقيق لمحركات المؤازرة لضمان نظام نقل سريع.وفي الوقت نفسه ، فإن رأس آلة الإغلاق يستخدم تصميمًا خاصًا يتميز بضوضاء منخفضة وكفاءة عاليةcy.مع رأس آلة الإغلاق ذات 8 عجلات ، فإن جودة الختم سريعة ومستقرة.
